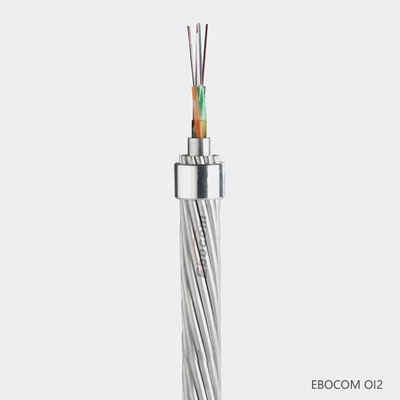

OPGW-48B1-100 118.8;66.2 Σημικά καλώδια 48 72 288 Κέντρο για τις υποδομές του Πύργου

Περιγραφή του προϊόντος:

οπτικό καλώδιο γείωσης(επίσης γνωστό ωςΟPGWή, στο πρότυπο IEEE,συνθετικές οπτικές ίνεςΥψηλόγειο καλώδιο) είναι ένας τύπος καλωδίου που χρησιμοποιείται σεΑεροδρόμιαΤο εν λόγω καλώδιο συνδυάζει τις λειτουργίεςγείωσηκαιτηλεπικοινωνίεςΈνα καλώδιο OPGW περιέχει μια σωληνιακή δομή με ένα ή περισσότεραοπτικές ίνεςΠεριβάλλονται από στρώματαχάλυβακαιαλουμίνιο ΔιάταξηΤο καλώδιο OPGW τρέχει ανάμεσα στις κορυφές των υψηλής τάσηςπυλώνες ηλεκτρικής ενέργειας. τοαγωγόςμέρος του καλωδίου χρησιμεύει για τη σύνδεση γειτονικών πύργων μεγήπεδο γης, και προστατεύει τηνυψηλής τάσηςαγωγούς απόκεραυνόςΟι οπτικές ίνες μέσα στο καλώδιο μπορούν να χρησιμοποιηθούν για τη μεταφορά δεδομένων υψηλής ταχύτητας, είτε για τους δικούς τους σκοπούς προστασίας και ελέγχου της γραμμής μεταφοράς,για τη φωνή του ίδιου του οργανισμού καιεπικοινωνία δεδομένων, ή μπορεί να εκμισθώσει ή να πωληθεί σε τρίτους για να χρησιμεύσει ως διασύνδεση υψηλής ταχύτητας ινών μεταξύ πόλεων

Σε ένα είδος, μεταξύ 8 και 48 γυάλινες οπτικές ίνες τοποθετούνται σε ένα πλαστικό σωλήνα.ή ατσάλινο σωλήνα επικαλυμμένο με αλουμίνιο, με κάποιο χαλαρό μήκος ινών που επιτρέπεται να αποφεύγεται η πίεση στις γυάλινες ίνες.Οι σωλήνες ασφαλείας γεμίζουν με λίπος για να προστατεύσουν την μονάδα ινών από το νερό και να προστατεύσουν τον χάλυβα σωλήνα από τη διάβρωσηΤο σωλήνα συνδέεται με το καλώδιο με νήματα αλουμινίου, κράματος αλουμινίου ή χάλυβα, παρόμοια με ένα καλώδιο ACSR.,Για πολύ μεγάλους αριθμούς ινών, μέχρι 144 ίνες σε ένα καλώδιο, χρησιμοποιούνται πολλοί σωλήνες.

Σε άλλους τύπους, μια ράβδος αλουμινίου έχει αρκετές σπειροειδείς αυλακώσεις γύρω από το εξωτερικό, στις οποίες τοποθετούνται ίνες σε σωλήνες απόσβεσης.και το σύνολο περιβάλλεται με νήματα αλουμινίου και χάλυβα.

Οι μεμονωμένες ίνες μπορούν να βρίσκονται σε σωλήνες "αποδεκτού απόσβεσης", όπου η εσωτερική διάμετρος του σωλήνα είναι μεγαλύτερη από την εξωτερική διάμετρο της ινής,ή μπορεί να είναι "σφιχτά απόσβεση" όταν το πλαστικό απόσβεση επικαλύπτεται απευθείας στο γυαλίΟι ίνες για το OPGW είναι:μονότροπος Τύπος.

Βασικά χαρακτηριστικά:

1Μεγάλο.σχεδιασμός, δοκιμή και παραγωγή προτύπων ποιότητας, με χρήση υλικών κλάσης Α για τη διασφάλιση της μακροπρόθεσμης αξιοπιστίας·

2. Εύκολη συντήρηση, εύκολο εύρος γραμμής, οι μηχανικές του ιδιότητες μπορούν να ανταποκριθούν στο μεγάλο εύρος γραμμής. Το εξωτερικό στρώμα του OPGW είναι με μεταλλικό θωράκιση, το οποίο δεν έχει καμία επίδραση στη διάβρωση και την υποβάθμιση υψηλής τάσης.
3Η κατασκευή των γραμμών υψηλής τάσης άνω των 110 kW πρέπει να χρησιμοποιεί OPGW.
4Το καλώδιο OPGW χρησιμοποιείται κυρίως για γραμμές 500KV, 220KV και 110KV 35KV, που περιορίζονται από διακοπή ρεύματος, ασφάλεια και άλλους παράγοντες, χρησιμοποιείται κυρίως για νέες γραμμές.
5Ο σφραγισμένος σωλήνας από ανοξείδωτο χάλυβα παρέχει εξαιρετική υγρασία και εξαιρετική προστασία του περιβάλλοντος για τις οπτικές ίνες.

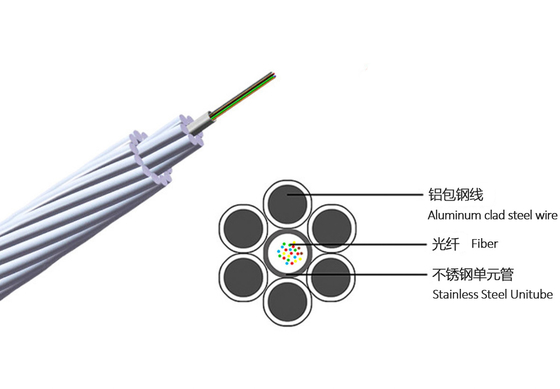

Δομή και τεχνικές προδιαγραφές:
