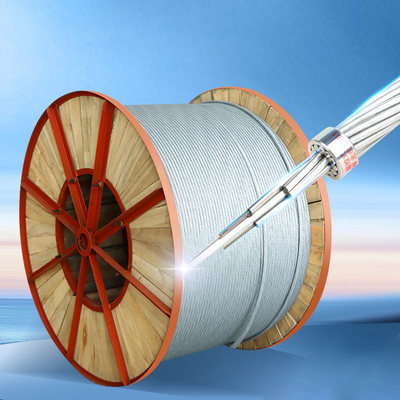

Οπτικό καλώδιο οπτικών ινών OPGW SM 24 Core Power System κατασκευή επικοινωνίας με χερσαίο σύρμα υψηλής τάσης
Καλώδιο οπτικών ινών SM OPGW
,24 Κεντρικό καλώδιο οπτικών ινών OPGW
Καλώδιο οπτικών ινών OPGW SM 24 Core

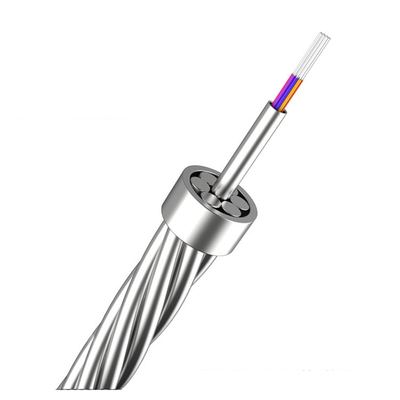

Ένας κεντρικός σωλήνας από ανοξείδωτο χάλυβα (ο οποίος περιέχει την οπτική ίνα στο εσωτερικό) περιβάλλεται από μονό ή διπλό στρώμα αλουμινίου (ACS) ή από μικτά καλώδια ACS και κράμα αλουμινίου.Ο σχεδιασμός του αλουμινωμένου σωλήνα από ανοξείδωτο χάλυβα αυξάνει την εγκάρσια τομή του αλουμινίου για να επιτευχθεί καλύτερη αντίσταση στο ρεύμα σφάλματος και το κεραυνόΕίναι κατάλληλο για γραμμές μεταφοράς που απαιτούν μικρή διάμετρο και μεγάλο ρεύμα σφάλματος.
Οπτικό καλώδιο οπτικών ινών χαρακτηριστικά OPGW:
1) Η διάμετρος του οπτικού καλωδίου OPGW είναι μικρή, το πρόσθετο φορτίο στον πύργο είναι μικρό, και η αντοχή στη τράβηξη είναι υψηλή.
2) Η εξαιρετική τεχνολογία στελέχωσης καθιστά την ίνα να έχει ένα καλό υπερβολικό μήκος και επιτρέπει στην ίνα να κινείται ελεύθερα στον σωλήνα.Διατηρεί την οπτική ίνα χωρίς άγχος όταν το καλώδιο υποβάλλεται σε ένταση.
3) Η οπτική ίνα προστατεύεται από σωλήνα από ανοξείδωτο χάλυβα.
Εφαρμογή OPGW για καλώδια οπτικών ινών:
∆ Προσαρμογή στην αντικατάσταση παλαιών καλωδίων γείωσης και νέων δομών καλωδίων γείωσης υψηλής τάσης.
Εφαρμόζεται σε γραμμές που απαιτούν προστασία από κεραυνό και αγωγή ρεύματος βραχυκυκλώματος.
Τεχνικά δεδομένα:
| Άρθρο | Μονάδα | Τεχνική παράμετρος |
| Τύπος ινών | / | Γ.652 |
| Αποδυνάμωση των ινών | 1310nm ((dB/km) | ≤0.35 |
| 1550nm ((dB/km) | ≤0.21 | |
| Συντελεστής γραμμικής διαστολής | ×10-6/oC | 13.9 |
| Αντίσταση συνεχούς ρεύματος (σε 20 oC) | Ω/km | 0.52 |
| Σύντομο ρεύμα (1 δευτερόλεπτο, 40 °C ~ 200 °C) | kA | 6.5 |
| Δυνατότητα βραχυκύκλου (1 δευτερόλεπτο, 50 °C ~ 200 °C) |
kA2.S | 126.8 |
| Μέγιστη επιτρεπόμενη θερμοκρασία | oC | 200 |
| Μέγιστη επιτρεπόμενη τάση (40% RTS) | kN | 43.92 |
| Ημερήσιο στρες (25%RTS) | kN | 21.96 |
| Ελάχιστη επιτρεπόμενη ακτίνα κάμψης | Δραστηριότητα: mm | 228 |
| Εγκατάσταση: mm | 300 | |
| Θέρμανση αποθήκευσης και εγκατάστασης | Αποθήκευση oC | -40 ~ +80 |
| Θερμοκρασία εγκατάστασης | -10 ~ +50 |
Έκθεση εργοστασίου:
24 Πυρήνες οπτικών ινών σύνθετων οπτικών ινών
