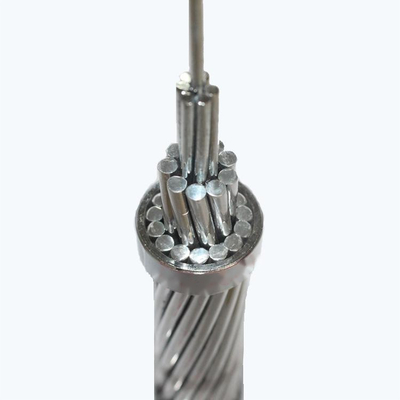

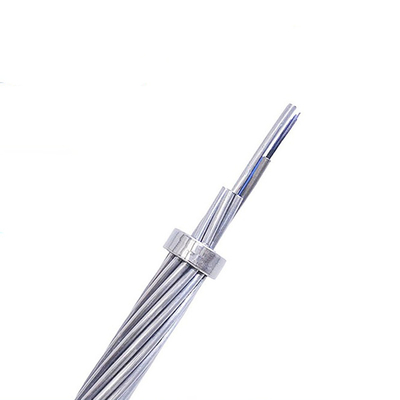

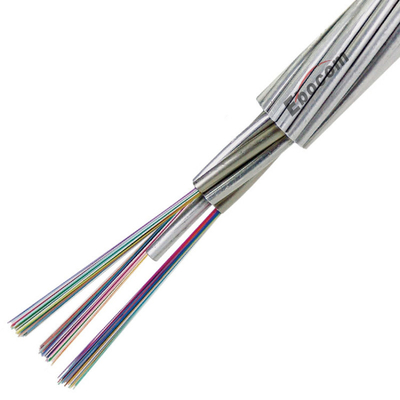

AA στρώμα OPGW 48 πυρήνες καλώδιο οπτικών ινών με ενιαίο τρόπο G652 Γη καλώδιο εξωτερικό αεροπορικό διηλεκτρικό
48 πυρήνες Opgw καλώδιο οπτικών ινών
,Αεροπορικό εξωτερικό καλώδιο οπτικών ινών OPGW
ΟPGWτο καλώδιο χρησιμοποιείται κυρίως στην γραμμή επικοινωνίας του νέου συστήματος μεταφοράς υψηλής τάσης ή για την αντικατάσταση του υφιστάμενου καλωδίου γείωσης του αρχικού συστήματος μεταφοράς υψηλής τάσης.Περιέχει γραμμές επικοινωνίας οπτικών ινών και έχει καλή απόδοση για την πρόληψη των κεραυνών.
Βασικοί χαρακτήρες του OPGW
- Η διάμετρος του οπτικού καλωδίου είναι μικρή, οπότε το πρόσθετο φορτίο στον πύργο είναι μικρό.
- Ο σχεδιασμός του ατσάλινου σωλήνα με επικάλυψη αλουμινίου είναι λογικός, η αντοχή στη τράβηξη είναι υψηλή και το υπερβολικό μήκος της οπτικής ινής ελέγχεται καλά.
- Καλή απόδοση ασφάλειας και προστασία από κεραυνό.
- Διαφορετικοί συνδυασμοί θωράκισης μπορούν να ανταποκριθούν σε διαφορετικές απαιτήσεις απόδοσης.
Εφαρμογή OPGW
Το καλώδιο OPGW χρησιμοποιείται κυρίως σε γραμμές 500KV, 220KV και 110KV, που περιορίζονται από διακοπή ρεύματος, στοιχεία ασφαλείας και άλλα, που χρησιμοποιούνται κυρίως σε νέες γραμμές.με μεγαλύτερο εύρος (συνήθως άνω των 250 μέτρων).
Προδιαγραφή OPGW
| OPGW-113 ((87).9;176.9) | |||
| Τύπος | Μία/Δύο στρώσεις | Δομή | Τύπος αλουμινίου/ Τύπος ατσάλινου χάλυβα |
| Αριθμός ινών | 24 | Υλικό | Σύρματα από ατσάλι επικάλυψη από αλουμίνιο (ACS) ή σύρματα ACS μικρού τύπου και καλώδια από κράμα αλουμινίου |
| Τύπος ινών | Μοναδικός τρόπος | Εγκαταστάθηκε | Υψηλής πίεσης γραμμή άνω των 110kv· |
| Διάμετρος ((mm) | 12 | Βάρος ((kg/km) | 500 |
| RTS(KN) | 81 | Σύντομο κύκλωμα ((Ka2s) | 41 |
| Εφαρμογή | Αεροπορικό / εδάφιο (γη) καλώδιο. | Οργανωτής κατασκευής | - Ναι, ναι. |
