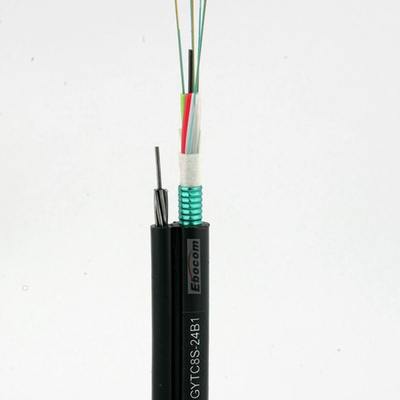

GYTC8S εικόνα 8 κόκκινη λουκέτα πολυ του μονοποιημένου τρόπου του σωλήνα G652D της αυτοβοήθησης της βάσης του καλωδίου οπτικής ίνες 2-14
GYTC8S σχήμα 8 κόκκινη σούελτα
Περιγραφή
GYTC8S καλώδιο οπτικών ινών, η δομή του καλωδίου είναι κατασκευασμένο από υψηλού μορίου πλαστικό συσκευασμένο αδιάβροχο σύνθετο χαλαρό σωλήνα, μονοδιάστατο και πολυδιάστατο οπτικό ίνες,Μεταλλικό ενισχυμένο λωρίδιο ανάρτησης, ατσάλινο-PE κεμέντο περίβλημα αυτοεφοδιασμένου χαλαρού σωλήνα στρεβλωμένο εξωτερικό καλώδιο επικοινωνίας.Ο συμπαγής κυκλικός πυρήνας καλωδίου αποτελείται από ένα χαλαρό μανίκι (συσκευή συσκευασίας) και έναν ενισχυμένο πυρήνα στο κέντροΜετά την τοποθέτηση του μεταλλικού ενισχυμένου καλωδίου παράλληλα με τον πυρήνα του καλωδίου, η περίβλημα PE είναι ο πυρήνας του καλωδίου,και ο πυρήνας του καλωδίου καλύπτεται κατά μήκος με πλαστική πλαστική ταινία από χάλυβα
Κύριο χαρακτηριστικό
* Ακριβής έλεγχος του πρόσθετου μήκους της ινών για να εξασφαλιστεί καλή αντοχή στην έλξη και τα χαρακτηριστικά προστασίας του περιβάλλοντος του καλωδίου.
* Η διπρόσωπη πλαστική ταινία από χάλυβα παρέχει εξαιρετική αντοχή στην υγρασία και την πλευρική συμπιέση.
* Το τσιμεντωμένο χαλύβδινο νήμα εγγυάται την αντοχή σε τράβηγμα που απαιτείται για την εγκατάσταση αυτοεφοδιασμένου καλωδίου.
* Το καλώδιο είναι κατάλληλο για αυτόνομα υδραυλικά καλώδια με διάστημα 100 m ή λιγότερο.
Πεδίο εφαρμογής
Αυτό το προϊόν είναι κατάλληλο για επικοινωνία μεγάλης απόστασης και εντός γραφείου.
Προδιαγραφές ινών:
| Τεχνική παράμετρος της μονοτρόπου οπτικής ινών G.652D (B1.3) | |||
| Χαρακτηριστικά | Προϋποθέσεις | Ειδικές τιμές | Μονάδες |
| Οπτικά χαρακτηριστικά | |||
| Διάμετρος πεδίου λειτουργίας (MFD) | 1310nm 1550nm |
9.2±0.4 100,4±0.8 |
μm μm |
| μήκος κύματος διαχωρισμού (λcc) | ≤ 1260 | nm | |
| Συντελεστής εξασθένισης | 1310nm 1383nm 1550nm |
< 0.35 < 0.35 < 0.22 |
dB/km dB/km dB/km |
| Απώλεια μακροελαστικής κάμψης | φ75mm, 100 κύκλους, σε 1550nm | ≤0.1 | dB |
| Μη ομοιομορφία εξασθένισης | ≤0.05 | dB | |
| Συντελεστής διασποράς | 1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤ 18 |
PS/(nm.km) PS/(nm.km) PS/(nm.km) |
| Μηδενικό μήκος κύματος διασποράς | 1300~1324 | nm | |
| Μαξ μηδενική κλίση διασποράς | ≤0.093 | Ψ/(nm2.km) | |
| Δείκτης διάθλασης ομάδας (τυπική τιμή) | 1310nm 1550nm |
1.466 1.467 |
|
| Γεωμετρικά χαρακτηριστικά | |||
| Διάμετρος επικάλυψης | 125.0±1.0 | μm | |
| Λάθος συγκεντριστικότητας πυρήνα/οπλισμού | ≤0.8 | μm | |
| Μη κυκλική επένδυση | ≤ 1.0 | % | |
| Διάμετρος επικάλυψης | 2450,0±10 | μm | |
| Λάθος συγκεντριστικότητας επικάλυψης/επικάλυψης | ≤ 12.0 | μm | |
| Μη κυκλική επικάλυψη | ≤ 8 | % | |
| Διάμετρος της έγχρωμης επικάλυψης | 250.0±15 | μm | |
| Μηχανικά χαρακτηριστικά | |||
| Κουρλιές (ακτίνα) | ≥ 4 | m | |
| Δοκιμαστική πίεση | > 0.69 | Γενικό | |
| Δύναμη της ταινίας επικάλυψης | Μέση αξία Αξία κορυφής |
1.0-5.0 1.3-8.9 |
N N |
| Παραμέτρο ευαισθησίας στη διάβρωση από δυναμική πίεση (δ ́ τιμή) | ≥ 20 | ||
