Δικτυακό δίκτυο ADSS με ίνες οπτικής
Διάταξη 1

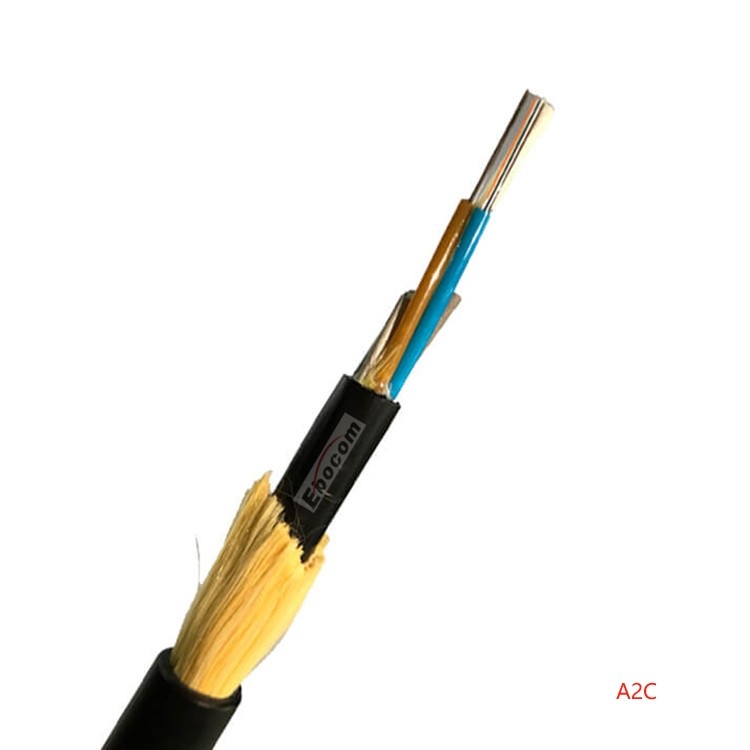

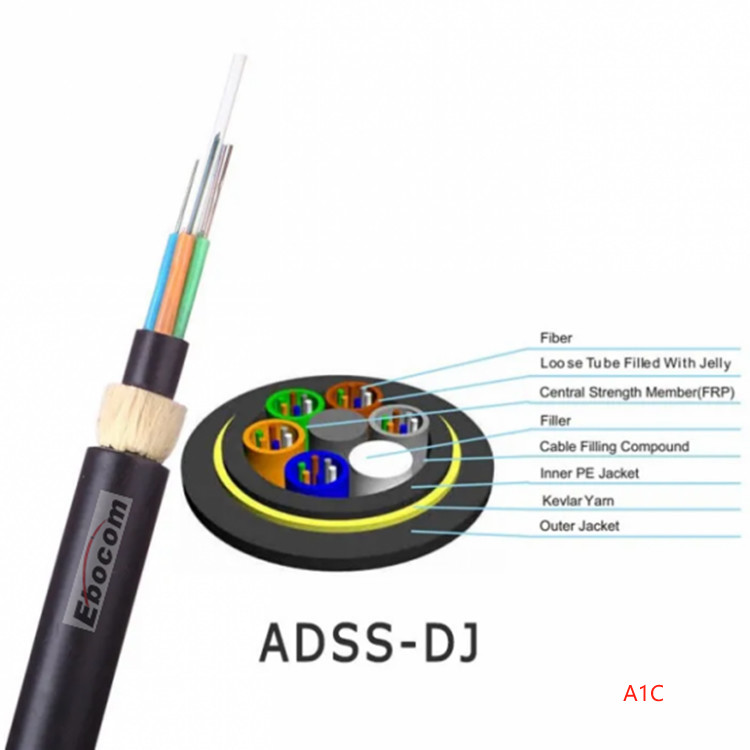

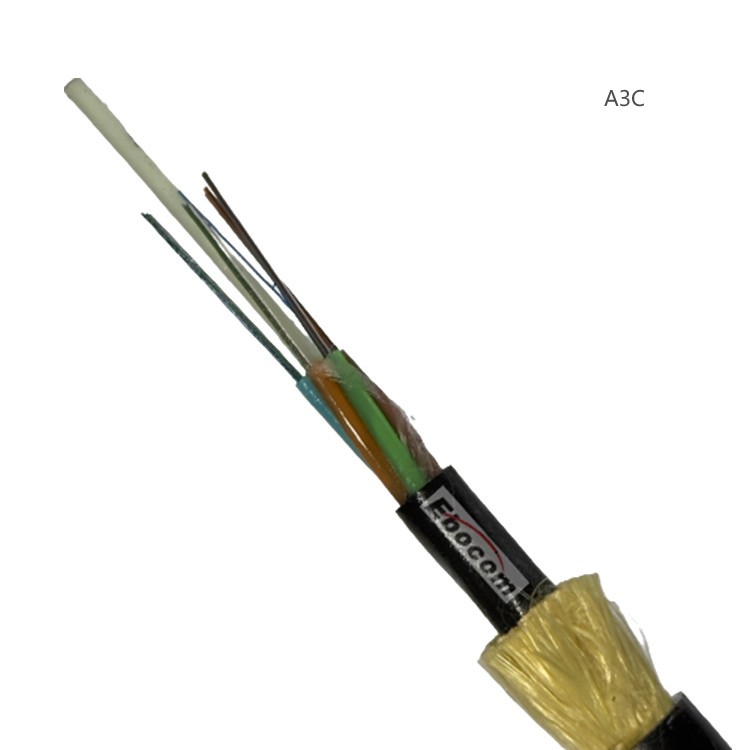

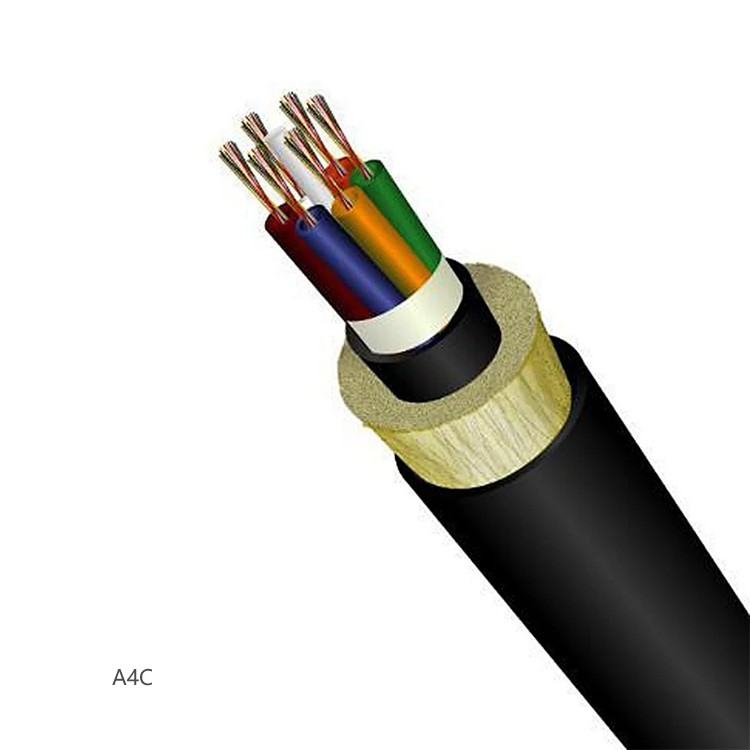

Η οπτική ίνα και η αλοιφή που εμποδίζει το νερό στο οπτικό καλώδιο ADSS με στρώματα ράβδων προστίθενται στον χαλαρό σωλήνα της ινής ταυτόχρονα,και στη συνέχεια, διαφορετικοί χαλαροί σωλήνες περιστρέφονται στο κεντρικό μέλος αντοχής (συνήθως FRP)Νήματα αραμιδίου, με τελικά εκχυλισμένη επιφάνεια PE ή AT.Ο αγωγός χαλαρό καλώδιο οπτικών ινών ADSS αυτής της δομής και η αλοιφή πλήρωσης του κεντρικού μέλους αντοχής είναι πλήρως στρεβλώνονται μαζί για να εξασφαλιστεί η ανθεκτική σε νερό απόδοση, και υπάρχουν διάφορα μέτρα αντίθετης πλευρικής πίεσης σύμφωνα με διαφορετικές απαιτήσεις.
Χαρακτηριστικά καλωδίου οπτικών ινών ADSS:
- Το καλώδιο οπτικών ινών ADSS μπορεί να τοποθετηθεί χωρίς ηλεκτρική ενέργεια.
- Ελαφρύ βάρος, μικρή διάμετρος καλωδίου, μικρό φορτίο στον πύργο.
- Μεγάλο εύρος, έως 1200 μέτρα.
- Υιοθετήστε κάλυψη από πολυαιθυλένιο, η οποία έχει καλή αντοχή στην ηλεκτρική διάβρωση.
- Μη μεταλλική δομή, προστασία από κεραυνό.
- Εισαγόμενες ίνες αραμίδης, καλές αντοχές σε ελαστικότητα και θερμοκρασία, κατάλληλες για σκληρό καιρό στο βορρά·
- Μακρά διάρκεια ζωής, η διάρκεια ζωής μπορεί να φτάσει τα 30 χρόνια.
Πολλαπλές μεθόδους τοποθέτησης:
Κατάλληλο για διάφορες περιπτώσεις, όπως η υπερυψωτική, η άμεση ταφή, ο αγωγός, το υποβρύχιο κλπ. Το υπερβολικό μήκος ελέγχεται καλύτερα και ο αριθμός των πυρήνων είναι μεγάλος.
Μηχανικές επιδόσεις:
| Άρθρο | Μονάδα | Προδιαγραφές | ||||||||||||
| Αριθμός ινών | 4 έως 8 | 10 έως 18 | 14 ~ 24 | 38 έως 48 | 38 έως 48 | 50~60 | 62~72 | 74~84 | 86~96 | 98~108 | 110~120 | 122~132 | 124~144 | |
| Βάρος καλωδίου | kg/km | 80 | 80 | 80 | 85 | 85 | 88 | 95 | 100 | 105 | 110 | 110 | 115 | 120 |
| Σπάν | m | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| ΕΔΣ | ΣΧ | 1.5 | ||||||||||||
| Πυροσβεστική | ΣΧ | 4 | ||||||||||||
| RTS | ΣΧ | 10 | ||||||||||||
| Ελάχιστη ακτίνα κάμψης (δυναμική) | χμ | 20D | ||||||||||||
| Ελάχιστη ακτίνα κάμψης (στατική) | χμ | 10D | ||||||||||||
| Εγκατάσταση Δυναμίας Έντασης | N | 1350 | ||||||||||||
| Θερμοκρασία λειτουργίας | °C | -40~+70 | ||||||||||||
| Θέρμανση αποθήκευσης | °C | -40~+60 | ||||||||||||
| Θέρμανση εγκατάστασης | °C | 15 | ||||||||||||
| Εγκατάσταση ταχύτητας ανέμου | m/s | 0 | ||||||||||||
| Θερμοκρασία στο μέγιστο. | °C | 5 | ||||||||||||
| Μέγιστη ταχύτητα ανέμου | m/s | 25 | ||||||||||||
| Θέρμανση στο μέγιστο. | °C | - 5 | ||||||||||||
| Ταχύτητα ανέμου στο μέγιστο. | m/s | 10 | ||||||||||||
| Δάχος της κάλυψης πάγου | χμ | 5 | ||||||||||||
| Εγκατάσταση πύργου | % | 1.86 | ||||||||||||
Παράμετρος καλωδίου:
| Άρθρο | Προδιαγραφές | |||||||||||||
| Αριθμός ινών | 4 έως 8 | 10 έως 18 | 14 ~ 24 | 38 έως 48 | 38 έως 48 | 50~60 | 62~72 | 74~84 | 86~96 | 98~108 | 110~120 | 122~132 | 124~144 | |
| Αριθμός χαλαρών σωλήνων | 1 | 2 | 4 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| Αριθμός γεμιστήρων | 5 | 4 | 2 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| Χρωματιστές ίνες επικάλυψης | Εξωτερική διάμετρος | 245±10μm | ||||||||||||
| Χρώμα | Μπλε, πορτοκαλί, πράσινο, καφέ, γκρι, λευκό, κόκκινο, μαύρο, κίτρινο, μωβ, ροζ, τυρκουάζ | |||||||||||||
| | Εξωτερική διάμετρος | 20,0±0,1 mm | ||||||||||||
| Υλικό | PBT | |||||||||||||
| Χρώμα | Μπλε, πορτοκαλί, πράσινο, καφέ, γκρι, λευκό, κόκκινο, μαύρο, κίτρινο, μωβ, ροζ, τυρκουάζ | |||||||||||||
| Σύνθεση πλήρωσης (σωλήνας) | Τυξοτροπικό ζελέ | |||||||||||||
| | Υλικό μέλους με δύναμη κέντρου | ΣΥΡΙΖΑ | ||||||||||||
| Διάμετρο μέλους μέσης αντοχής | 2.2mm2 | |||||||||||||
| Υφάσματα από αραμίδιο | ||||||||||||||
| Τμήμα νήματος αραμιδίου | 4.6mm2 | |||||||||||||
| Αποκλεισμός νερού | Τραπέζια απόσβεση νερού/ υλικό που μπορεί να φουσκώσει στο νερό | |||||||||||||
| | Δάχος | 20,0 mm | ||||||||||||
| Διάμετρος | 9.5mm | 9.5mm | 9.5mm | 9.8mm | 9.8mm | 10 χιλιοστά | 10.5mm | 11.5mm | 12 χιλιοστά | 12.5mm | 13.5mm | 14 χιλιοστά | 14.5mm | |
| Υλικό | PE/AT | |||||||||||||
| Χρώμα | Μαύρο | |||||||||||||
